型号：YX-G
增益: 38dB
频率:1575.42±5MHz
内置浪涌保护器
典型应用：无线基础设施/通信授时服务/GPS 室内测试
GPS 授时天线：
产品结构图：
产品特点：
增益: 38dB
频率:1575.42±5MHz
内置浪涌保护器
典型应用：
n 无线基础设施
n 通信授时服务
n GPS 室内测试
GPS 天线测试数据
| 频率范围 [MHz] | 1575.42±5 |
| 增益 [dBi] | 38±2(LNA included) |
| 极化方式 | circular polarization |
| 轴比 [dB] | ＜5 |
| 3dB 束宽(°) | 110±10 |
| 前后比 [dB] | ＞10 |
| 直流电压 [V] | 4~6 |
| 直流电流 [mA] | ≤45 |
| 连接器 | N(Female) |
LNA 技术参数
| 频率范围 (MHz) | 1575.42±5 |
| 增益(dB) | 34±2 |
| 频带内平坦度 (dB) | ＜1 (1575.42±1.023MHz) |
| ＜2 (1575.42±5MHz) | |
| 噪声系数(dB) | ≤2.7 |
| 带外抑制(dBc) | 12(1575±30MHz) |
| 35(1575±50MHz) | |
| 70(1575±100MHz) | |
| 驻波比 | S11≤2.5dB(Input) |
| S22≤2.5dB(Output) | |
| 直流电压 [V] | 4~6 |
| 直流电流 [mA] | ≤45 |
| 1dB 输出点 | ≥0 |
| 防浪涌性能 | According GB/T17626.5-1999; idt IEC61000-4-5:1995 Standard |
机械参数
| 天线冒材料 | A B S |
| 尺寸 [mm] | Ø112×205 |
| 重量 [Kg] | 1.42(含GPS固定夹具) |
| 工作温度 [℃] | -40~+70 |
| 储存温度 [℃] | -55~+75 |
| 环境湿度 [%] | 95 |
| 环境风速 [Km/h] | 135 |
| 最大风速 [Km/h] | 200 |
| 使用环境 | Outdoor |

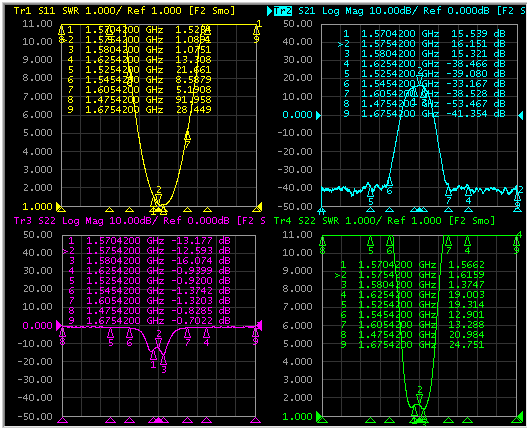

测试数据
